Картофелесажалка цепная ЧП Крючков КС8 (регулировка шага, без транспорт. колес, 20 л.,+бункер для удобрений)

Однорядная цепная картофелесажалка с бункером для внесения минеральных удобрений предназначена для механизированной посадки картофеля на предварительно обработанных и подготовленных почвах, при влажности почвы не более 30%, и одновременного внесения удобрений. Агрегатируется с мотоблоками и мототракторами мощностью от 6 л.с.

Принцип действия картофелесажалки с бункером для удобрений

Приводы механизма посадки и дозирования удобрений приводятся в действие от опорных колес через приводной вал. Обороты с приводного вала передаются на механизм посадки и дозирующее устройство через цепную передачу, которая оснащена роликовым натяжителем. Натяжитель необходим для предотвращения провисания цепи после регулировки шага посадки и частоты внесения удобрений. Регулировка проводится путем перемещения цепи на дополнительные звездочки.

Конструкция основных узлов картофелесажалки для мотоблока

Опорные колеса и приводной вал:

• колеса-грунтозачепы имеют диаметр 340 мм;
• толщина обода – 3 мм;
• ширина – 110 мм;
• диаметр приводного вала – 25 мм.

Механизм посадки и дозирующее устройство

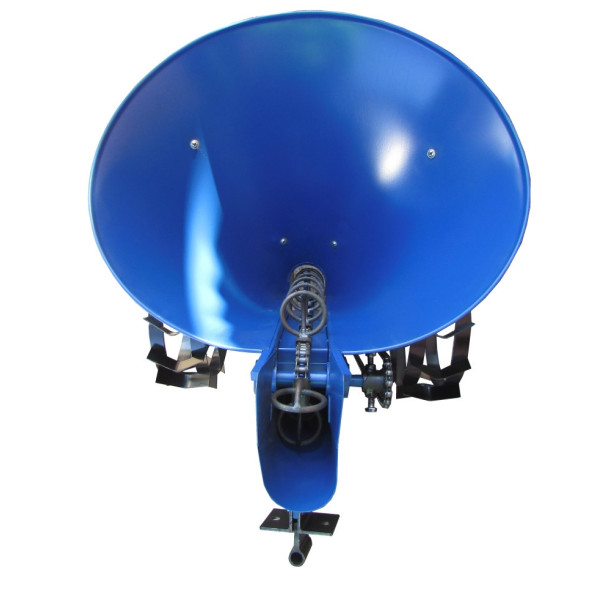

Основной узел картофелесажалки – бункер с шахтой, в которой расположен механизм посадки. В шахте расположены опорные звездочки с цепью и корзинами. В механизме посадки используется приводная цепь ПР-12,7-18,2 («Муравей», 98 звеньев цепи), на которой установлено 12 корзин диаметром 50 мм.

Бункер для картофеля емкостью 20 литров изготовлен из листовой стали толщиной

0,8 мм. На заднюю часть бункера устанавливается дозирующее устройство барабанного типа для дозированного внесения минеральных удобрений.

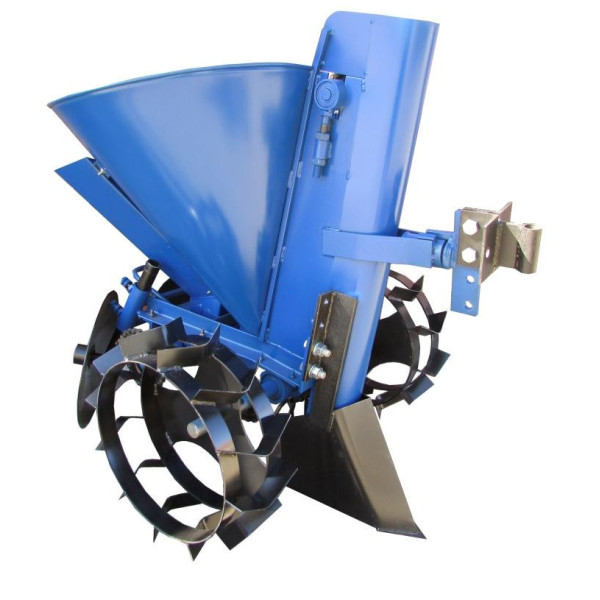

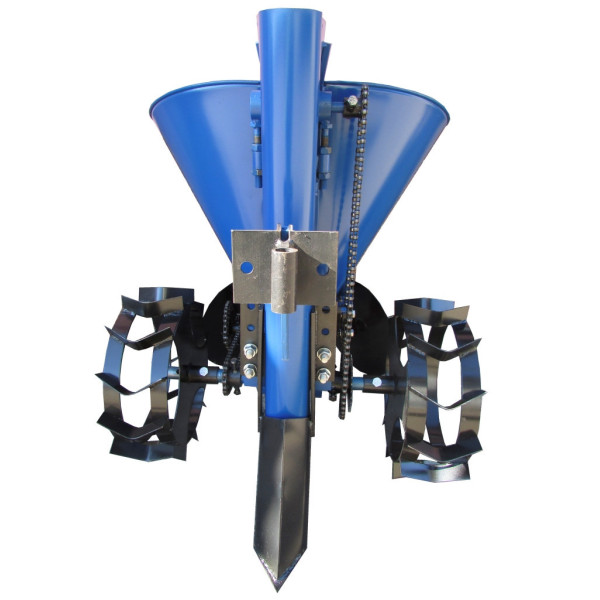

Кильчатый сошник картофелесажалки изготовлен из листовой стали толщиной 2 мм. Киль сошника усилен, толщина – 3 мм.

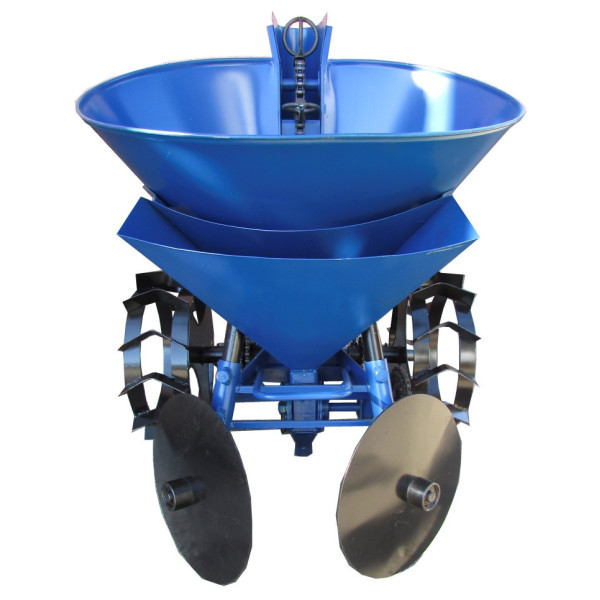

Для закручивания посаженного картофеля и создания почвенного гребня на раму из стального уголка 32 × 32 × 3 мм установлены регулируемые дисковые окучники диаметр
