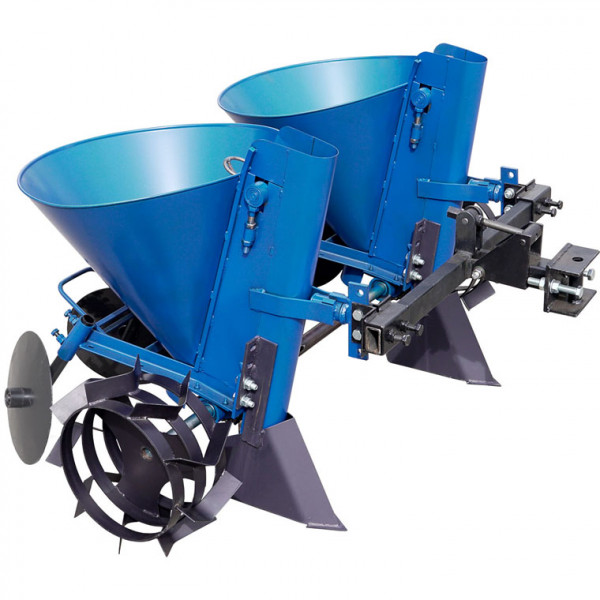

Двухрядная цепная картофелесажалка предназначена для механизации посадки картофеля при помощи серийного мототрактора. Эта модель разработана на основе хорошо зарекомендовавшей себя цепной картофелесажалки АПК-Ц.

Принцип действия картофелесажалки

Привод механизма посадки приводится в действия от опорных колес через приводной вал. Вращающий момент с приводного вала передается на механизм посадки через цепную передачу, оснащенную роликовым натяжителем. Цепная передача укомплектована двумя ведущими звёздочками с 36 и 26 зубьями. Регулировка шага посадки производится путем перемещения цепи на дополнительную звездочку. При переходе с шага 200 мм на шаг 250 мм потребуется изъятие из цепи двух звеньев.

Конструкция основных узлов картофелесажалки для мототрактора

1. Опорные колеса и приводной вал:

• колеса-грунтозацепы имеют диаметр 360 мм, толщина обода – 3 мм, ширина – 150 мм;
• диаметр приводного вала – 25 мм.

Валы двух картофелесажалок соединены между собой специальной втулкой.

2. Механизм посадки

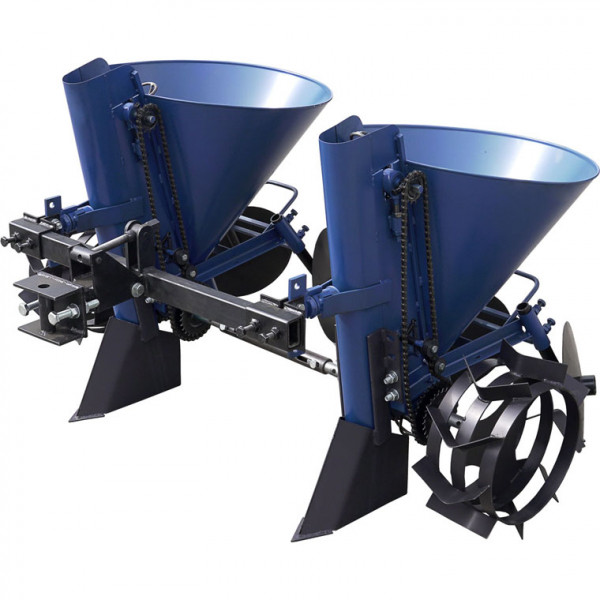

Основной узел картофелесажалки – бункер с шахтой, в которой размещен механизм посадки. В шахте расположены опорные звездочки с цепью и корзинками. В механизме посадки используется приводная цепь ПР-12,7-18,2 (муравей, число звеньев 98), на ней установлено 12 корзинок диаметром 50 мм.

Бункер для картофеля емкостью 20 литров изготовлен из листовой стали толщиной
0,8 мм.

Килевидный сошник картофелесажалки изготовлен из листовой стали толщиной 2 мм. Киль сошника усиленный, толщина – 3 мм.

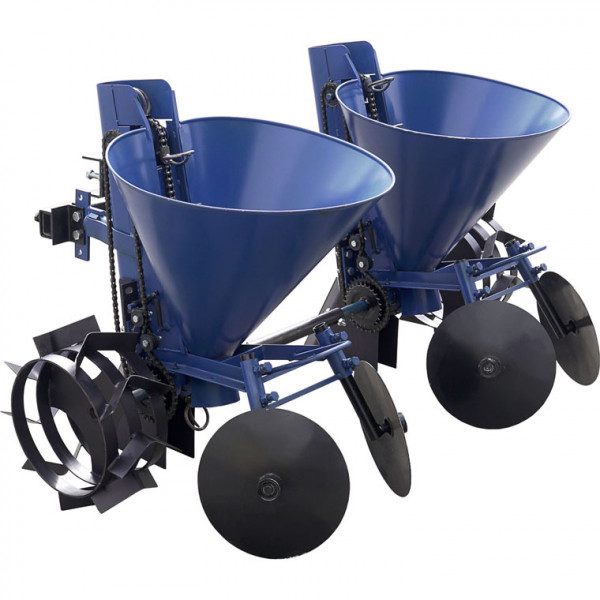

Для засыпания посаженого картофеля землей и создания грунтового гребня на раму из стального уголка 32 × 32 мм, с толщиной стенки 3 мм, установлены регулируемые дисковые окучники диаметром 275 мм и толщиной 2 мм. Плавное и надежное вращение каждого диска обеспечивает пара 202 подшипников.

3. Прицепное устройство.

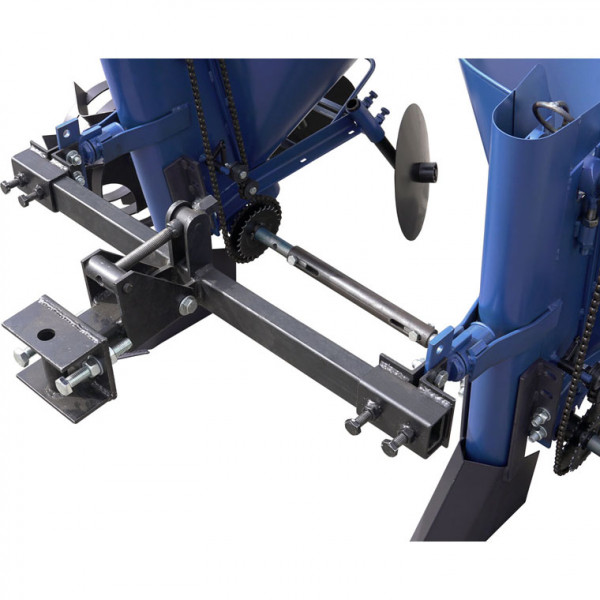

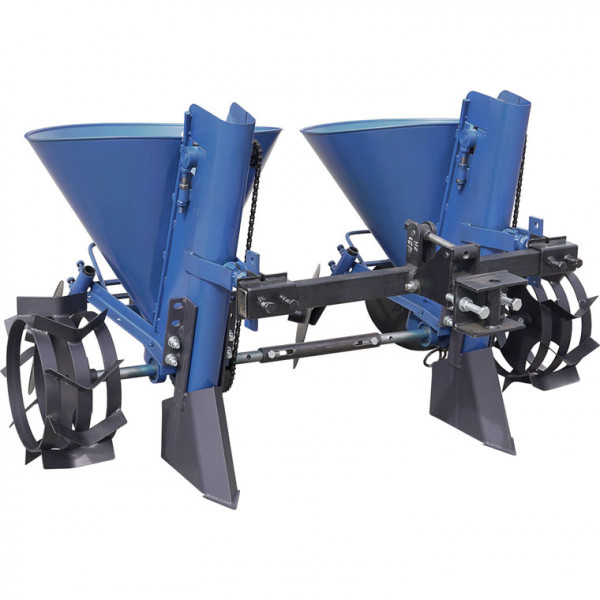

Характерным отличием данной модели является специальное прицепное устройство, которое состоит из рамы и регулируемого прицепного узла. Данная конструкция даёт возможность присоединить к мототрактору одновременно 2 картофелесажалки. Узлы крепления сажалкок к раме представляют собой подвижные замки, что позволяет регулировать ширину междурядий в диапазоне 600-700 мм.

Стандартная комплектация:

• картофелесажалка цепная – 2 шт.
• прицепное устройство
• соединительный вал, регулируемый – 1 шт.
• приводные колеса – 2 шт.
• дисковые загортачи – 4 шт.
• сошник килевидного типа – 2 шт

Технические параметры:

• Габаритные размеры: 1100 × 1380 (1480) × 950 мм
• Шаг посадки картофеля:
• Z1 – 26 ≈ 250 мм
• Z2 – 36 ≈ 200 мм
• Глубина посадки – 50-100 мм
• Рекомендованный диаметр картофеля – 40 мм
• Ширина колеи – 600-700 мм (возможна регулировка)
• Вес – 71,2 кг
