Картофелесажалка оборотная (диски 360 мм) ЧП Крючков КС16 (Z-105) под воздушку

Картофелесажалка оборотная (диски 360 мм)  ЧП Крючков КС16 (Z-105)

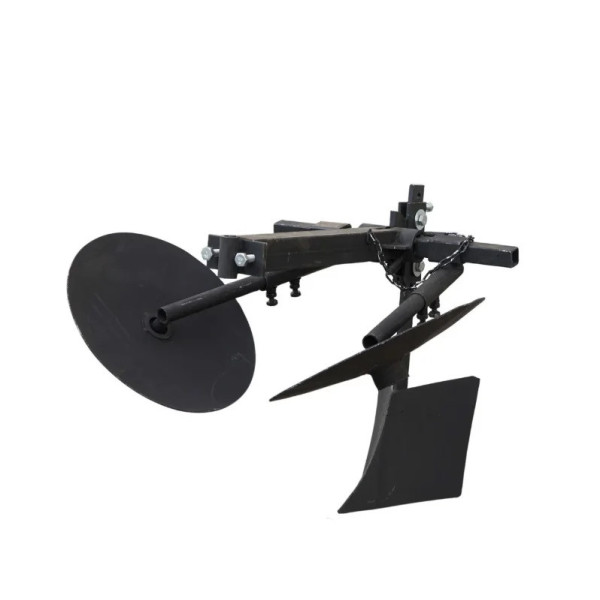

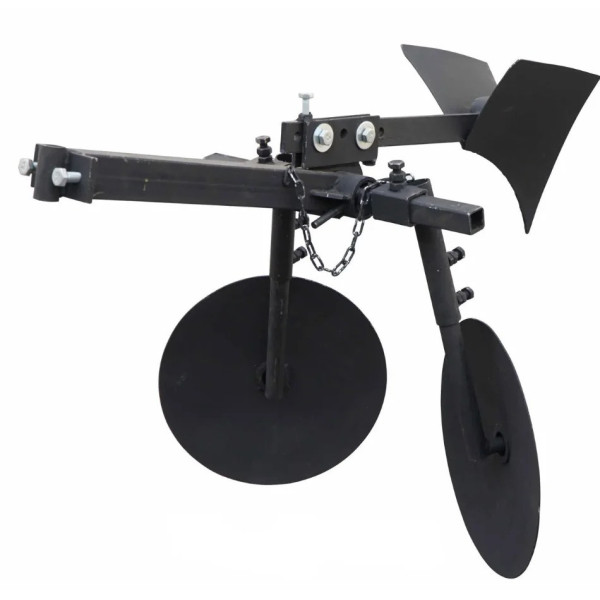

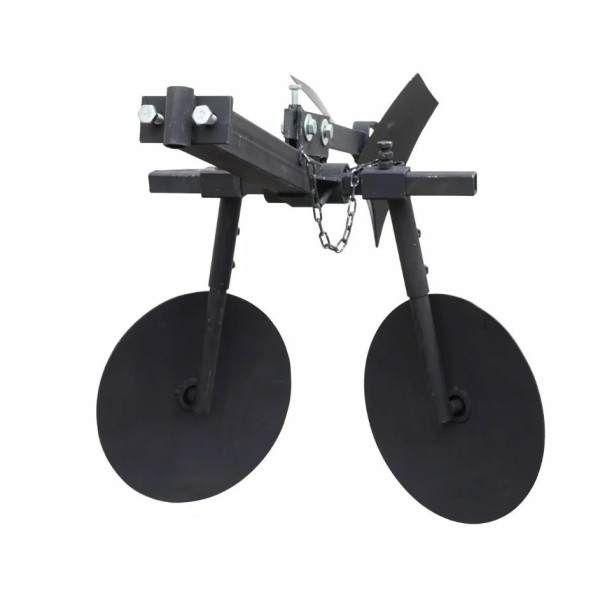

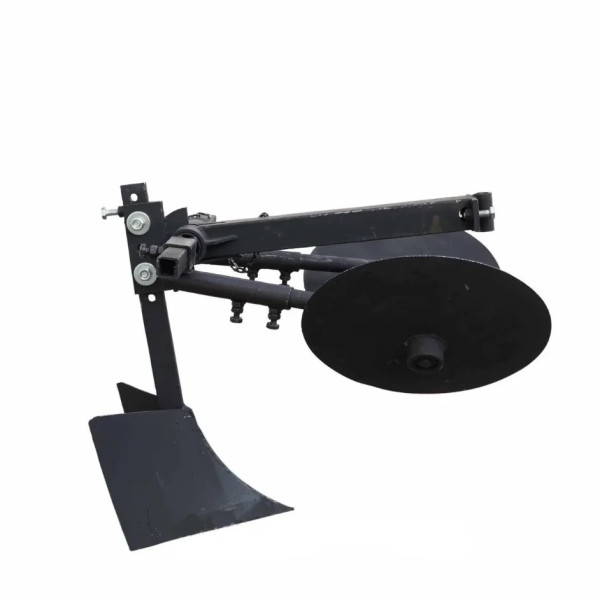

Комплект для посадки картофеля «Форте» (Z-105) - это навесное оборудование, предназначенное для механизированной посадки картофеля с помощью мотоблока с двигателем воздушного охлаждения. Мотоблок должен быть оснащен прицепным узлом типа Zirka-105. В основе данного комплекта для посадки поворотный механизм, который с одной стороны имеет крепление для установки сошника, а с противоположной - крепление для установки дисковых окучников. Устройство в народе может называться «картофелесажалка оборотная».

Поворотная картофелесажалка присоединяется к мотоблоку с помощью передней части сцепки с втулкой (высота 60 мм, внут. Ø18,5 мм). Передняя часть сцепки сварная, приварена к раме и укомплектована распорными болтами.

Рама изготовлена ​​из профильной трубы сечением 50 × 50 мм, толщина стенки составляет 2 мм, длина - 240 мм. Есть фиксатор поворотного механизма. Вращение происходит на 90 ° в плоскости движения мотоблока.

Для крепления окучников комплект для посадки картофеля имеет втулки с болтовым креплением, которые позволяют регулировать угол и высоту их расположения. Крепления окучников дает возможность регулировать ширину между ними. Дисковые окучники изготовлены из листовой стали толщиной 2 мм и имеют диаметр 340 мм. Легкое вращения обеспечивают два установлении 203-х подшипники.

Сошник имеет стойку, которая изготовлена ​​из стальной полосы 10 × 50 × 400 мм и имеет 6 крепежных отверстий диаметром 12,5 мм. Они обеспечивают возможность регулировки высоты положения сошника. Крыло сошника изготовлен из листовой стали толщиной 2 мм.

Принцип действия поворотной картофелесажалки

Полный цикл посадки происходит в три этапа, один из которых выполняется вручную. При первом этапе сошником нарезается борозда, после чего картофель вручную заключается в грядку. Затем следует привести поворотный механизм в состояние, при котором окучники находятся в рабочем положении. Делая проход в обратном направлении, грядка с картошкой присыпается землей.

Стандартная комплектация:

• поворотный механизм с прицепным устройством - 1 шт.,
• дисковые окучники Ø340 мм - 2 шт.,
• сошник - 1 шт.


Вес устройства - 14 кг.
