Переходной сцепной узел минитрактора (3 точки) ЧП Крючкова СЦ39 под автомобильный прицеп

Переходной сцепной узел ЧП Крючкова СЦ39 по своей конструкции и назначению является фаркопом для минитрактора.

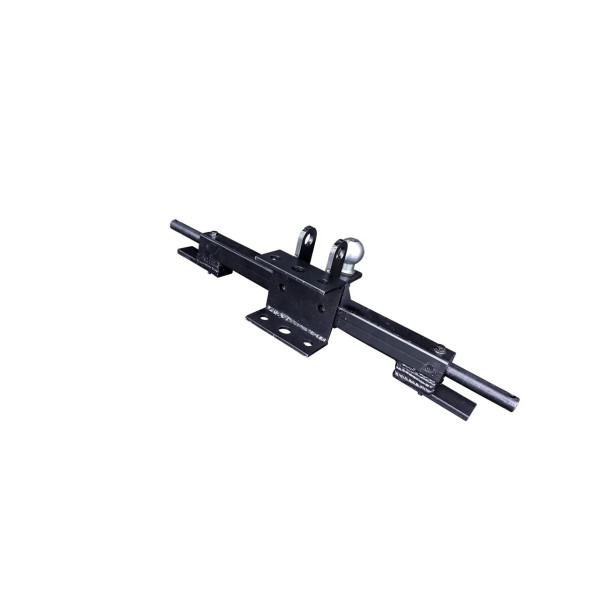

Фаркоп для минитрактора (прицепной узел) имеет двухстороннюю конструкцию, с одной стороны установлен переходник типа «шар» для подключения автомобильного прицепа со сцепкой, рассчитанной под крепление типа «фаркоп», а с другой стороны – одноточечный прицепной узел типа «коробочка» с стандартными размерами для мототракторов и мотоблоков типа Zirka-61. Фаркоп выполняет несколько функций.

1. Служит переходником для присоединения автомобильного прицепа к минитрактору. При необходимости допустимо использование переходника для агрегатирования навесного оборудования с одноточечным креплением.
2. Обеспечивает возможность присоединения автомобильного прицепа и навесного оборудования с одноточечным прицепным узлом к заводским мототракторам, оборудованным трехточечной навесной системой нашего производства или серийного.

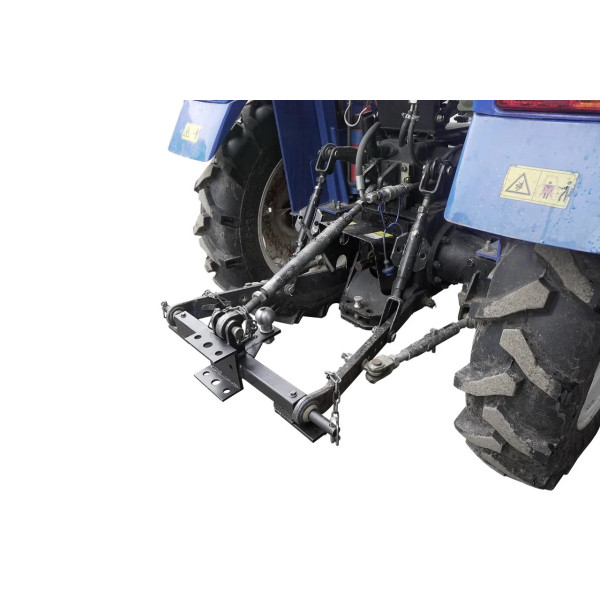

Для подключения к трехточечной навесной системе трактора, по краям корпуса фаркопа размещаются два крепежных пальца. Диаметр пальцев – 22 мм, длина – 120 мм. Диаметр отверстия для шплинта – 12 мм.

Проушины для крепления центрального талрепа трехточечной навесной системы к фаркопу изготовлены из прочной стали толщиной 10 мм. Диаметр отверстия – 20,5 мм.

Фаркоп для минитрактора по крайним точкам крепежных пальцев имеет ширину 658 мм. Вылет от крайней точки прицепной коробочки до шара – 219 мм. Высота – 166 мм.

Вес фаркопа для минитрактора – 7,1 кг.
