Трехточечная навеска ЧП Крючков СЦ37 для мототрактора универсальная

Навесная система на 3 точки, ЧП Крючков СЦ37, предназначена для оснащения заводских мототракторов с одноточечным прицепным узлом. Использование трехточечной системы позволяет расширить диапазон применяемого навесного оборудования и возможности его настройки.

Преимущества навесной системы СЦ37

По сравнению с ранними моделями достигнута большая универсальность применения за счёт использования в конструкции специальных технических решений.

1. Навесная система устанавливается на коробку передач. Такое решение позволяет избежать нестыковок при креплении сцепки к редуктору фрезы.
2. Предусмотрено крепление для гидроцилиндра. На мототракторах задний подъёмный механизм имеет разную конструкцию.
3. Установка навесной системы на коробку даёт возможность сместить центр тяжести ближе к задней оси трактора, что улучшает устойчивость при подъёме навесного оборудования.

Для уточнения совместимости мототрактора с навесной системой нужно сравнить расстояния между крепёжными отверстиями на каркасе сцепки и на коробке переключения передач мототрактора.

Кроме этого, следует измерить ход штока поршня подъёмного механизма. Подъёмный механизм сцепки эффективно работает при ходе штока 140-160 мм.

Ссылка на файл с установочными размерами.

Конструкция универсальной навесной системы

Основной узел сцепки — каркас. Он имеет в своем основании стальную плиту размером 300 × 160 мм. Толщина плиты – 10 мм. В плите сделаны 5 крепежных отверстий диаметром 13 мм. Расстояния между этими отверстиями нужно сравнить при проверке совместимости сцепки и трактора. К каркасу крепятся кронштейны талрепов и гидроцилиндра. По центру размещён кронштейн верхнего талрепа. Он состоит из двух частей, которые изготовлены из стальной полосы толщиной 10 мм. В нижней части крестовины размещены кронштейны с осями и проставками. Они предназначены для установки рычагов и талрепов с присоединительным узлом. Рычаги трехточечной навесной системы изготовлены из двух сваренных между собой стальных полос шириной 50 мм и толщиной 8 мм.

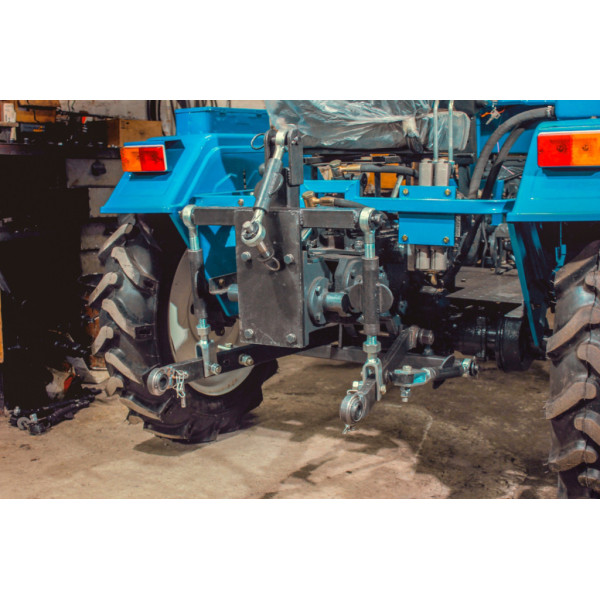

В верхней части каркаса установлен поворотный узел с креплениями под вертикальные талрепы и гидроцилиндр.

Перед покупкой трехточечной навесной системы внимательно изучите процесс установки и конструктивные особенности навесной системы и трактора. При необходимости проконсультируйтесь по всем необходимым присоединительным размерам и проверьте соответствие со своим агрегатом. В разных партиях мототракторов возможно незначительное отличие конструктива. Рамка крепления крыльев мототрактора может упираться в трехточечную навесную систему. В этом случае могут потребоваться доработки по месту.

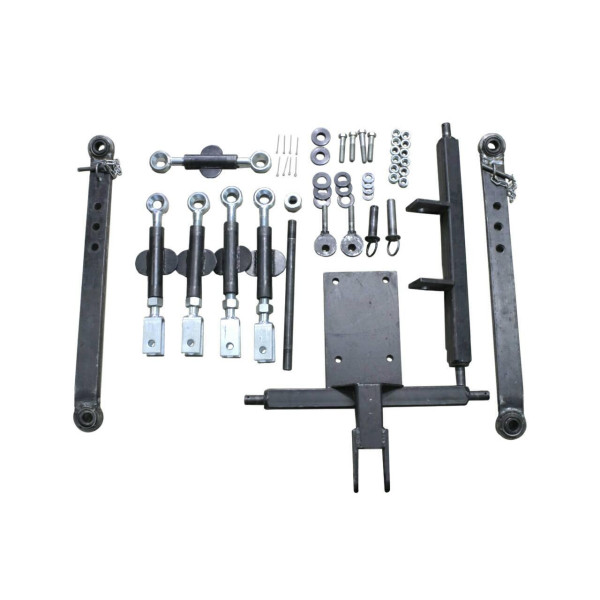

Комплектация навесной системы:

• каркас с креплением гидроцилиндра (две оси и проставки) — 1 комплект;
• рычаги — 2 шт.;
• верхний талреп — 1 шт.;
• талреп с присоединительным узлом — 2 шт.;
• вертикальный талреп — 2 шт.;
• тавотница — 2 шт.

Вес комплекта – 40,5 кг.
