Фрезерний верстат по дереву WorkMan VSM50 00000042530

WorkMan VSM50-фрезерний верстат по дереву з нижньому вертикальним розташуванням шпинделя і рухомим ковзаючим базуванням заготовки для профільної обробки деталей прямолінійних і складних форм. На відміну від електрофрезера рухомого руками він забезпечує більше контролю, точності та безпеки оскільки дозволяє маневрувати самою заготівлею.

Електродвигун потужністю 1,5 кВт встановлений у вертикальному положенні всередині корпусу і здатний працювати з оснащенням діаметром до 50 мм. Регульована висота шпинделя на WorkMan VSM50 40 мм. Для тонкого налаштування вильоту фрези обертають рукоятку збоку корпусу і по досягненню потрібної висоти виступання над площиною столу рукоятку фіксують стопором.

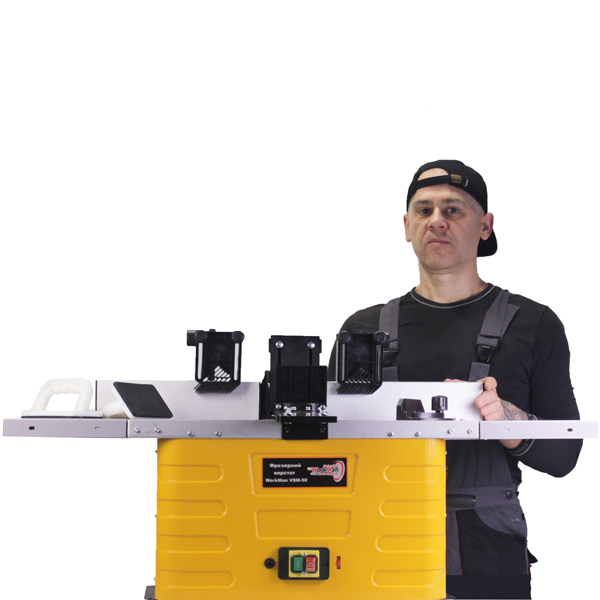

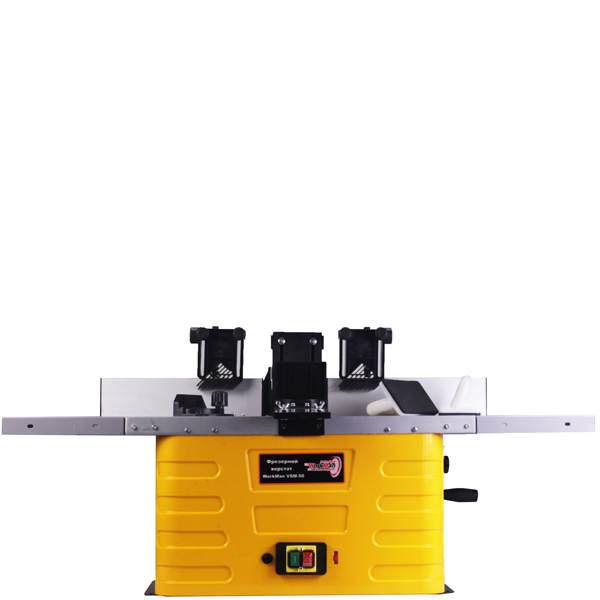

Пилозахищені кнопки управління запуском і регулятор частоти обертання від 11 500 до 24 000 оборотів в хвилину знаходяться в передній частині корпусу перед оператором.

Робочий стіл.

Поверхня для базування оброблюваних дерев'яних деталей на фрезерному верстаті WorkMan VSM50 виконана з литтєвого алюмінієвого сплаву. Вона має фрезеровані поздовжні ребра, дві шкали для паралельного упору з дрібним калібруванням і паз для руху упору-транспортира.

Над підвішеним знизу столу електродвигуном є отвір діаметром 84 мм з проточкою. У нього встановлені поставляються в комплекті з верстатом вставки: 32,48, 55, 75 мм.під кожну фрезу підбирається кільце потрібного діаметру закриває простір в отворі для кращого базування заготовки на столі і виключення попадання стружки всередину корпусу.

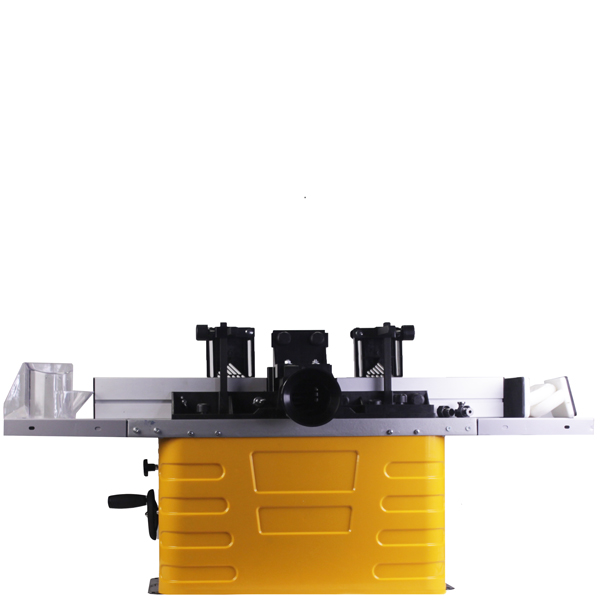

Знімні сталеві розширювачі дозволяють збільшити поверхню робочого столу з 360 х 610 мм до 360 х 1030 мм.

Установка фрез.

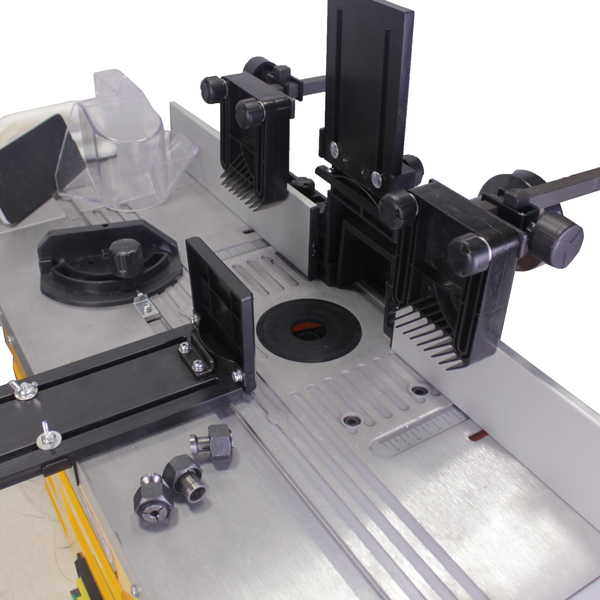

У комплекті з верстатом WorkMan VSM50 поставляється три цангових затиску під хвостовик фрези 6, 8 і 12 мм.

Закінчення шпинделя має зовнішню різьбу, а затиск складається з гайки і цанги, зафіксованої стопорним кільцем. Щоб одягнути кінцеву фрезу її встановлюють в затиск і опускають в отвір шпинделя.

При натисканні пальцем на підпружинений блокіратор вал стопориться і затиск легко закручується руками без провертання.

Паралельний упор.

Заготівля на фрезерний верстат по дереву WorkMan VSM50 подається справа наліво в напрямку зворотному обертанню фрези. Для забезпечення прямолінійного руху її наголошують в настроюється поздовжній упор і злегка притискають,

Упор переставляється по двох пазах вперед / назад і складається з пластикових корпусних деталей і двох розсувних алюмінієвих лицьових накладок для регулювання зазорів навколо фрези і можливості їх фіксації в обраному положенні. Ліва частина може висуватися вперед щодо правої.

Напрямок руху заготівлі і виключення її підриву вгору і в сторону задають 2 незалежних притиску, що опускаються зверху, і торцевий упор.

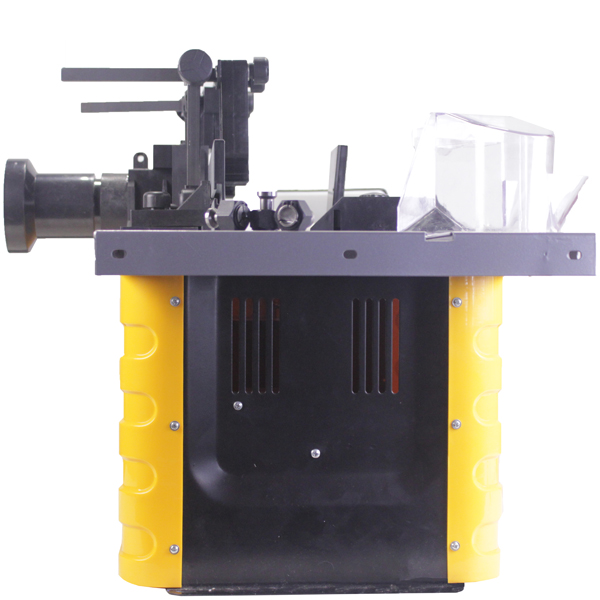

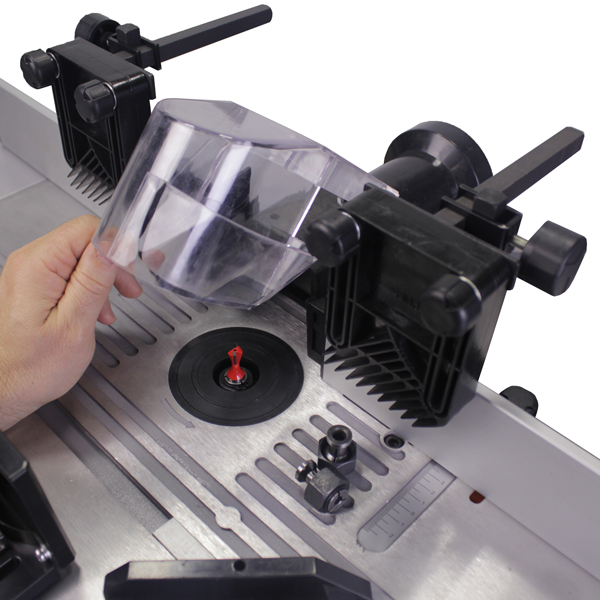

У задній частині паралельного упору встановлюється патрубок для підключення стружкоотсоса, а в передній прозорий захисний кожух. Він не дає пальцям потрапити під обертову фрезу і створюючи закритий простір покращує висмоктування відходів обробки.
